التعامل مع الرسوم البيانية أو مخططات البيانات بإستخدام MSChart Control
يسمح لنا عنصر التحكم MSChart بإنشاء الرسوم البيانية فى مشروع الفجوال بيسك بعدة طرق.حيث يمكنك إنشاء مخطط عن طريق تعيين البيانات في صفحة خصائص عنصر التحكم ، أو عن طريق استرداد البيانات التي سيتم رسمها من مصدر آخر ، مثل جدول بيانات Microsoft Excel. أو جدول بيانات فى اى قاعدة بيانات اخري
رسم البيانات باستخدام مصفوفة رقمية و خاصية ChartData
إن أبسط طريقة لرسم تخطيط هي إنشاء مصفوفة من القيم الرقمية ، ثم تعين قيم تلك المصفوفة الى الخاصية ChartData كما هو موضح في المثال التالي:
ينتج الرمز أعلاه تخطيطًا بسيطًا ومفردًا من نقاط البيانات ذات سلسلة بيانات واحدة.
لإنشاء مخطط أكثر تعقيدًا ومتعدد المجموعات ، يجب إنشاء مصفوفة متعدد الأبعاد ، كما هو موضح في المثال التالي:
إضافة تسميات إلى الرسم البياني
توضح الشفرة التالية كيفية اضافة مسميات للرسم البياني :
كما ترى ، يمكن أن يكون إنشاء مخطط بيانات سريعًا وبسيطًا باستخدام خاصية ChartData . ومع ذلك ، فإن مشكلة استخدام تلك الطريقة هو الحصول على البيانات من مصفوفة البيانات ثابتة القيم التى لا تتغير .
لذل يفضل معظم المطورين استخدام بيانات جداول البيانات ، مثل Microsoft Excel ، أو ربما برنامج قاعدة بيانات ، مثل Microsoft Access ، لتخزين البيانات واستردادها لرسم مخطط بيانات ديناميكي على النحو التالى :
أستخدام طريقة DataSource لتعبئة البيانات من جدول قاعدة بيانات
ضع هذا الرمز في المقطع Declarations.
بعد ملء المصفوفة من بيانات ورقة الاكسل ، نقوم بتمريرها الى الخاصية chartData :
رسم البيانات باستخدام مصفوفة رقمية و خاصية ChartData
إن أبسط طريقة لرسم تخطيط هي إنشاء مصفوفة من القيم الرقمية ، ثم تعين قيم تلك المصفوفة الى الخاصية ChartData كما هو موضح في المثال التالي:
- الكود:
Dim arrPrices(1 to 10)
Dim i As Integer
For i = 1 to 10
arrPrices(i)= i * 2
Next i
MSChart1.ChartData = arrPrices
ينتج الرمز أعلاه تخطيطًا بسيطًا ومفردًا من نقاط البيانات ذات سلسلة بيانات واحدة.

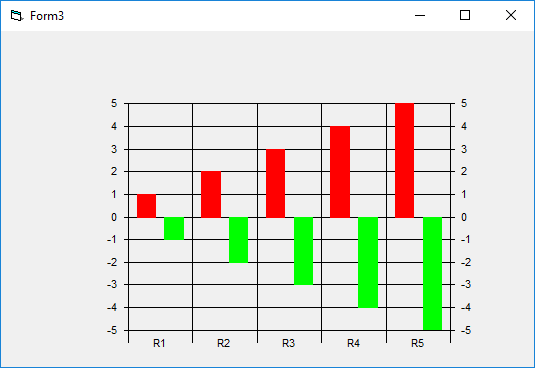

لإنشاء مخطط أكثر تعقيدًا ومتعدد المجموعات ، يجب إنشاء مصفوفة متعدد الأبعاد ، كما هو موضح في المثال التالي:
- الكود:
Dim arrPriceQuantity(1 to 5, 1 to 2)
Dim i as Integer
For i = 1 to 5
arrPriceQuantity(i, 1) = i ' Series 1
arrPriceQuantity(i, 2) = 0 - i ' Series 2
Next i
MsChart1.ChartData = arrPriceQuantity

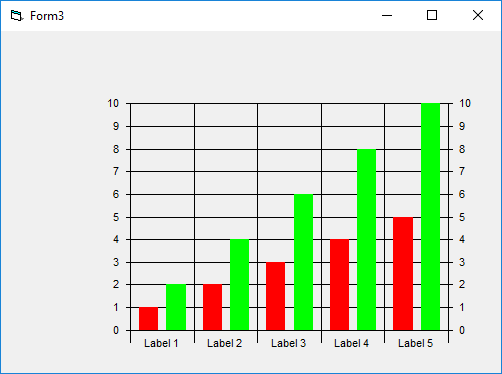

إضافة تسميات إلى الرسم البياني
توضح الشفرة التالية كيفية اضافة مسميات للرسم البياني :
- الكود:
Dim arrValues(1 to 5, 1 to 3)
Dim i as Integer
For i = 1 to 5
arrValues(i, 1) = "Label " & i ' Labels
arrValues(i, 2) = 0 + i ' Series 1 values.
arrValues(i, 3) = 2 * i ' Series 2 values.
Next i
MsChart1.ChartData = arrValues
كما ترى ، يمكن أن يكون إنشاء مخطط بيانات سريعًا وبسيطًا باستخدام خاصية ChartData . ومع ذلك ، فإن مشكلة استخدام تلك الطريقة هو الحصول على البيانات من مصفوفة البيانات ثابتة القيم التى لا تتغير .
لذل يفضل معظم المطورين استخدام بيانات جداول البيانات ، مثل Microsoft Excel ، أو ربما برنامج قاعدة بيانات ، مثل Microsoft Access ، لتخزين البيانات واستردادها لرسم مخطط بيانات ديناميكي على النحو التالى :
أستخدام طريقة DataSource لتعبئة البيانات من جدول قاعدة بيانات
- الكود:
Option Explicit
' Be sure to set a reference to the Microsoft ActiveX Data
' Objects 2.0 Library.
Private rsProducts As New ADODB.Recordset
Private cn As New ADODB.Connection
Private Sub Form_Load()
Dim strQuery As String ' SQL query string.
' First change the path to a valid path for your machine.
cn.ConnectionString = _
"Provider=Microsoft.Jet.OLEDB.3.51;Data Source=" & _
"C:\Program Files\Microsoft Visual Studio\VB98\nwind.mdb" ' <-Change this path.
' Open the connection.
cn.Open
' Create a query that retrieves only four fields.
strQuery = "SELECT ProductName, UnitPrice, " & _
"UnitsInStock, UnitsOnOrder FROM Products WHERE SupplierID = 1"
' Open the recordset.
rsProducts.Open strQuery, cn, adOpenKeyset
' Set the DataSource to the recordset.
With MSChart1
.ShowLegend = True
Set .DataSource = rsProducts
End With
End Sub
باستخدام ورقة عمل Excel لتعبئة مصفوفة :
إذا كان لديك بيانات مخزنة في ورقة عمل Excel ، يمكنك استخدام الأسلوب GetObject للحصول على مرجع إلى المصنف الذي يحتوي على ورقة العمل ، ثم استرداد القيم باستخدام المرجع.
للحصول أولاً على المرجع ، فإن الوسيطة الوحيدة المطلوبة هي المسار إلى المصنف ، كما هو موضح أدناه:
ضع هذا الرمز في المقطع Declarations.
- الكود:
Dim wkbObj As WorkBook
فى حدث التحميل :
- الكود:
[right]Private Sub Form_Load()
' Then set the variable with the GetObject method.
Set wkbObj = GetObject _
("C:\My Documents\MySpread.xls")
End Sub
ثم بعد ذلك انشاء مصفوفة لقرءاة محتوي ورقة عمل الاكسل التى بها البيانات باستخدم الأسلوب Range بالاقتران مع الخاصية Value للحصول على البيانات من أي خلية مفردة في جدول بيانات.:
- الكود:
Dim arrPrices (1 to 7)
Dim i As Integer
For i = 1 to 7
' Fill the array with seven values from column B of
' the worksheet.
arrPrices(i) = wkbObj.Worksheets(1) _
.Range("B" & i + 1).Value
Next i
بعد ملء المصفوفة من بيانات ورقة الاكسل ، نقوم بتمريرها الى الخاصية chartData :
- الكود:
MSChart1.ChartData = arrPrices
